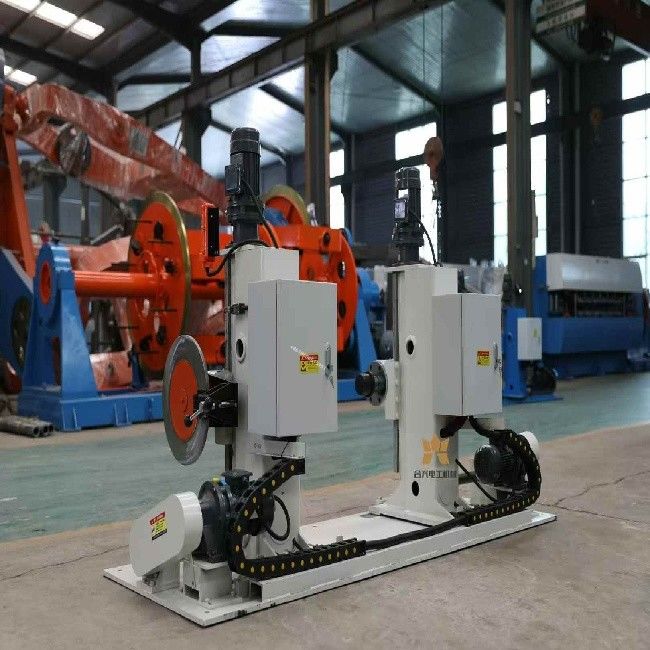

Kualitas Tinggi Biaya-efektif Pay-Off Dan Takeup Untuk Mesin Kabel DIN800-1600
Mesin pembayaran adalah peralatan yang digunakan dalam sistem yang memasok bahan yang dalam bentuk gulungan atau kumparan ke dalam proses manufaktur.atau hanya sebagai unit pengambilan untuk re-spoolingMesin pembayaran dirancang khusus untuk setiap aplikasi.
Rentang spesifikasi gulungan pengambilan: PN800-PN1600
Lebar gulungan: 600-1120mm
Kapasitas beban maksimum: 4 ton
diameter op: Ø 80/125mm
Kecepatan maksimum pengambilan: 60m/menit
Kekuatan motor pengambilan: 5,5KW (AC)
Kekuatan motor angkat: 1,5KWx2 unit
Kekuatan motor pengikat dan pelepasan: 1.1KW
Kekuatan motor transversal: 1,1kw
Bentuk transversal: gerakan yang dikendalikan secara elektronik
Fitur struktural: Ø1800 tipe protal take-up dan frame kawat transversal, yang terdiri dari frame take-up, gearbox take-up, screwdriver, dll.
Ada gigi di dalam kotak untuk menyesuaikan kecepatan.
Kerangka pengangkut dapat memenuhi masing-masing tindakan penjepit, longgar, naik dan turun dari gulungan kawat Ø1000-Ø 1800.atau bergerak sendiri. Kolom kiri dapat bergerak gerakan tunggal, yang nyaman untuk menggenggam gulungan kawat, dan dilengkapi dengan perlindungan batas listrik.
Kabel transverse frame: pengaturan kabel jenis sekrup, komutasi yang dikendalikan secara elektronik, pengaturan intermiten, dan pitch pengaturan dapat disesuaikan secara tak terbatas.
Seluruh mesin dikoordinasikan dan dikendalikan oleh pengontrol logika terprogram terpisah (PLC) dan antarmuka manusia-mesin (layar sentuh warna).Antarmuka manusia-mesin dapat digunakan untuk mengatur torsi penggulung, pitch kabel, dll.
| Jenis |
1600 |
2000 |
2500 |
3150 |
4000 |
| Reel: |
800/1600 |
1000/2000 |
1250/2500 |
1600/3150 |
2500/4000 |
| Max. flange dia. (mm) |
1600 |
2000 |
2500 |
3200 |
4000 |
| Min. flange dia. ((mm) |
850 |
1000 |
1250 |
1600 |
2000 |
| Min. lebar keseluruhan ((mm) |
600 |
600 |
900 |
1180 |
2100 |
| Maks.lebar keseluruhan ((mm) |
1180 |
1500 |
1900 |
2120 |
2500 |
| Min.barel diameter. ((mm) |
400 |
500 |
500 |
800 |
1000 |
| Pengeboran (mm) |
80 |
80100 |
80100-125 |
80100-125 |
80/100-125 |
| Berat maksimum gulungan ((kg) |
6000 |
8000 |
12000 |
15000 |
20000 |
| Min. kawat dia. |
4 |
5 |
7 |
8 |
15 |
| Max. kabel dia. |
40 |
50 |
70 |
120 |
200 |
| Kecepatan rotasi maksimum ((RPM)) |
7/17/37 |
7/17/37 |
7/17/37 |
7/17/37 |
18 |
| Jangkauan lintasan (mm) |
5-50 |
6 sampai 60 |
8-90 |
9-120 |
15-150 |
| Motor |
Motor gigi dan motor torsi |
