Rincian produk
Place of Origin: China
Nama merek: Beyde
Sertifikasi: CE
Model Number: 630/61
Syarat Pembayaran & Pengiriman
Minimum Order Quantity: 1 set
Packaging Details: Safety container packing
Delivery Time: 90 days
Payment Terms: L/C, D/A, D/P, T/T
Supply Ability: 200 set/year
Finished Cable Diameter: |
55mm |
Power: |
55kw |
Lay Length: |
stelpless adjust |
Capstan Wheel: |
2000mm |
Tension: |
merchanic |
Machine Speed: |
230 RPM |
Bobbin Diameter: |
630mm |
Operating: |
Semi-automatic |
Driving: |
Electric |
Cable Diameter Range: |
1-5mm |
Option Function: |
Armoring/stranding |
Inverter: |
Danfoss |
Finished Cable Diameter: |
55mm |
Power: |
55kw |
Lay Length: |
stelpless adjust |
Capstan Wheel: |
2000mm |
Tension: |
merchanic |
Machine Speed: |
230 RPM |
Bobbin Diameter: |
630mm |
Operating: |
Semi-automatic |
Driving: |
Electric |
Cable Diameter Range: |
1-5mm |
Option Function: |
Armoring/stranding |
Inverter: |
Danfoss |

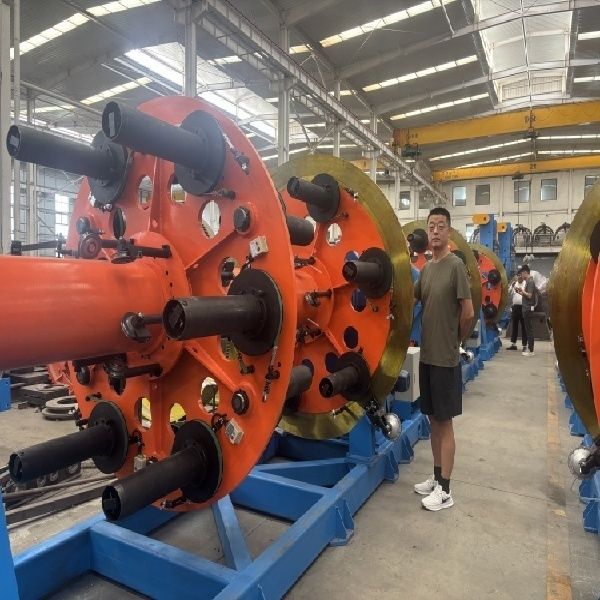

Mesin Pelilit Kabel Kecepatan Tinggi Mesin Pelilit Drum
1. Aplikasi
Sebagai hasil dari inovasi teknis dan desain yang dioptimalkan, kecepatan putaran dari selongsong pelilit Berlaku untuk melilit konduktor tembaga, konduktor aluminium, dan baja konduktor aluminium yang diperkuat (ACSR) tanpa putaran balik, serta kawat dan untaian berinsulasi. Dilengkapi dengan pemadat, juga berlaku untuk melilit konduktor tembaga atau konduktor aluminium berbentuk bulat, setengah bulat, dan berbentuk sektor.
Diameter kawat masukan | Tembaga Ø 1.5-Ø 5.0mm | |
Aluminium Ø 1.8-Ø 5.0mm | ||
OD pelilit maks | Ø 45mm | |
Kecepatan putaran maks | 6 kumparan | 197r/min( |
12 kumparan | 178r/min( | |
18 kumparan | 157r/min | |
24 kumparan | 133r/min | |
Daya motor sangkar pelilit | 6 kumparan | 75KW(AC) |
12 kumparan | 75KW(AC) | |
18 kumparan | 75KW(AC) | |
24 kumparan | 75KW(AC) | |
Pitch pelilit (atur satu PLC) | 350-1000mm Dapat disesuaikan tanpa langkah | |
Kecepatan garis traksi | Maks 40m/menit | |
Daya motor capstan | 90KW(AC) | |
Ukuran kumparan pay-off di dalam sangkar | PND630 | |
Capstan roda ganda yang kuat | Ø 2000mm | |
Ukuran kumparan pay-off pusat | PND500-PND630 | |
Ukuran gulungan kumparan penggulung | PN1000-PN2000 | |
Tinggi pusat mesin | 1000mm |
Model (Mesin Pelilit Kaku) | JLK-500 | JLK-630 | JLK-710/720 | |
Diameter kawat tunggal | Tembaga | φ1.5-5 mm | φ1.5-5 mm | φ1.5-5 mm |
Aluminium | φ1.5-5 mm | φ1.5-5 mm | φ1.5-5 mm | |
OD konduktor terpilin maksimum | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
Pitch Pelilit | Sangkar Pelilit 6 Kumparan | 40-719 mm | 51-896 mm | 54-963 mm |
Sangkar Pelilit 12 Kumparan | 40-719 mm | 51-896 mm | 54-963 mm | |
Sangkar Pelilit 18 Kumparan | 44-793 mm | 63-1056 mm | 57-1012 mm | |
Sangkar Pelilit 24 Kumparan | 51-924 mm | 71-1246 mm | 66-1190 mm | |
Sangkar Pelilit 30 Kumparan | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
Kecepatan Putaran | Sangkar Pelilit 6 Kumparan | 230.6 r/min | 180.1 r/min | 150.6 r/min |
Sangkar Pelilit 12 Kumparan | 230.6 r/min | 180.1 r/min | 150.6 r/min | |
Sangkar Pelilit 18 Kumparan | 208.5 r/min | 155 r/min | 142.6 r/min | |
Sangkar Pelilit 24 Kumparan | 179 r/min | 130.1 r/min | 122.3 r/min | |
Sangkar Pelilit 30 Kumparan | 161.8 r/min | 115.9 r/min | 102.7 r/min | |
Capstan | Diameter Roda Capstan | 2000 mm | 2000 mm | 2000 mm |
Gaya Tarik-off Maksimum | 30 T | 30 T | 40 T | |
Perangkat Pra-spiral | Pitch | 500-2500mm | 500-2500mm | 500-2500mm |
Daya Motor | 90-180 KW | 110-180 KW | 130-180 KW | |
Ukuran Kumparan | 500*375*127 | 630*475*127 | 710*530*127 | |
Kumparan Payoff Tengah | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
Kumparan Penggulung | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
Kecepatan Linear Tarik-off Maksimum | 69 m/menit | 69 m/menit | 62 m/menit | |
Tinggi Tengah | 1000 mm | 1100 mm | 1100 mm |
4.2.1 Ukuran kumparan di dalam sangkar: PND630
4.2.2. Kecepatan putaran maksimum sangkar pelilit:
4.2.3. Daya motor sangkar pelilit:
4.2.4. Rentang pitch: 350-1000mm Dapat disesuaikan tanpa langkah pada HMI
4.2.5. Bentuk penggerak sangkar pelilit: penggerak motor independen yang terhubung langsung
4.2.6. Struktur sangkar pelilit: terintegrasi
4.2.7. Bentuk tegangan pay-off di dalam sangkar: Tegangan gesekan mekanis tipe sabuk
4.3.8. Mesin penghenti otomatis kawat putus tipe pulsa
4.3.9. Bentuk struktural: Struktur batang garpu cakram datar yang digerakkan oleh motor independen, dengan badan yang dipuntir dibagi menjadi 6 bagian yang sama. Sangkar pemuntir didukung pada penyangga depan dan belakang oleh dua set bantalan rol penyelarasan sendiri baris ganda, memastikan kapasitas bantalan aksial dari sangkar pemuntir.
4.3.10. Pemantauan kerusakan kawat: menggunakan sistem deteksi kerusakan kawat otomatis penuh DXJ, keluaran sakelar listrik, akurat dan andal. Dapat berhenti dan mengerem secara tepat waktu ketika kawat terputus atau habis, dan dapat meminta tampilan pada antarmuka manusia-mesin.
4.3.11. Metode pemuatan: Memuat dan membongkar melalui perangkat pengangkat di bengkel pengguna, dan gulungan kawat dikunci dengan pin pengunci untuk mencegahnya terlempar keluar.
4.3.12. Bentuk tegangan: Gesekan mekanis tipe sabuk, dan ukuran tegangan dapat disesuaikan secara manual.
4.3.13. Bentuk pengereman: Rem kompresi udara cakram datar utama mengadopsi untuk mengurangi dampak inersia berhenti darurat pada komponen transmisi. Prinsip kerja seluruh pengereman mesin: Dikoordinasikan oleh pengontrol logika yang dapat diprogram (PLC), pengontrol motor frekuensi variabel, resistor pengereman, katup proporsional tekanan udara, dll. bersama-sama menyelesaikan penghentian lambat, penghentian cepat, penghentian darurat, dan operasi lainnya dari seluruh mesin.
4.3.14. Ada tombol kontrol seperti berhenti darurat, jog, dan pemilihan kontrol pemutusan di ujung depan setiap bagian sangkar, dan soket daya 220V disediakan untuk pengoperasian yang mudah.
4.3.15. Seluruh mesin dioperasikan oleh layar sentuh warna pada antarmuka manusia-mesin, dan dikoordinasikan dan dikelola secara terpusat oleh pengontrol logika yang dapat diprogram (PLC).
4.3.16. Penutup pelindung: Mengadopsi jaring pelindung keselamatan tipe dinding ganda, yang terbuat dari pelat berpori dan tabung persegi yang dilas bersama. Jaring pelindung dapat dilepas dengan cepat.
Merek bagian utama:
7.1 | Merek bantalan | (HRB.) |
7.2 | Merek peralatan tegangan rendah | (Sertifikasi Schneider UL) |
7.3 | Merek komponen pneumatik | (Sertifikasi AIRTAC UL) |
7.4 | Merek motor penggerak utama | (Sertifikasi WEG UL) |
7.5 | Merek motor penggulung | (Sertifikasi WEG UL) |
7.6 | Merek inverter | (Sertifikasi Inovance UL) |
7.7 | Layar sentuh | (Sertifikasi Siemens S-200 UL) |
7.8 | PLC | (Sertifikasi Siemens 12 Inch UL) |
7.9 | Nilai baut | Kelas 8.8 |
7.10 | Semua listrik dan motor memenuhi sertifikasi UL, |
