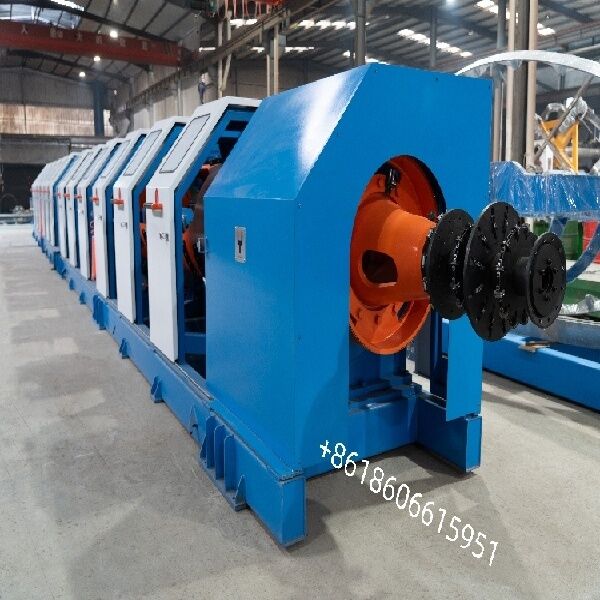

Tubular Stranding & Closing Line. Series MS untuk Kabel Etrochemical, ACSR dan OPGW.

Tubular Stranding & Closing Line. Series MS untuk Kabel Etrochemical, ACSR dan OPGW.

1. Aplikasi

Mesin ini cocok untuk baja inti aluminium kawat bercabang, baja kawat bercabang atau kawat bercabang.kedua ujung bantalan bantalan, dapat memastikan operasi yang stabil dan waktu layanan yang panjang.

2. Fitur

2.1 Tabung yang berputar di atas bantalan atau rol yang mengelilingi.

2.2 Mesin yang dapat bekerja dalam torsi atau total twist back dengan kemungkinan twist back variabel.

2.3 Ketegangan kawat dipertahankan konstan dari penuh ke kosong gulungan pembayaran.

2.4 Detektor pemutusan kawat/strand untuk setiap pembayaran.

2.5 Pintel pneumatik dilengkapi dengan sistem penguncian keamanan.

Apa itu dan penggunaan khas

Mesin stranding tabung membentuk ACSR dan konduktor stranding lainnya dengan memutar tabung presisi (kurung) di sekitar inti tetap.,dan juga dapat berfungsi sebagai strander berkecepatan tinggi untuk inti terisolasi dengan tambahan kepala tape. komposisi garis khas meliputi: pembayaran pusat, kandang stranding tabung, perakitan mati, meter counter,traksi (capstan)Mesin umumnya mendukung mode torsi dan total back-twist dengan variabel back-twist, pembayaran tegangan konstan, dan deteksi break per bobbin

Panduan ukuran dan pemilihan

Tentukan struktur dan target ACSR: jumlah untaian aluminium dan kawat inti baja, OD selesai, panjang / pitch yang dibutuhkan, dan apakah Anda membutuhkan twist back (planetary) atau nol twist back.

Cocok dengan kemampuan single-wire: memastikan diameter/kekuatan single-wire maksimum (misalnya, Al φ1,5·5,0 mm, Cu φ1,3·4,6 mm, baja φ1,3·4,0 mm untuk banyak umbi kecepatan tinggi) dan OD mesin yang paling tinggi (misalnya,hingga φ15 mm pada model kecepatan tinggi).

Atur penarik dan capstan: pilih diameter capstan dan kecepatan jalur yang konsisten dengan target produksi dan kekuatan tarik Anda (misalnya, kecepatan jalur 20 ∼ 100 m/menit pada model kecepatan tinggi;dua capstan seperti Ø1200 + Ø1000 mm untuk ACSR yang lebih besar).

Logistik gulungan: konfirmasi ukuran PN untuk bobin dalam kandang dan mengambil untuk mencocokkan pengolahan pabrik (misalnya, PN1250?? PN2000 umum pada mesin kelas 400?? 630; PN1600 khas pada jalur 630/1 + 6 ACSR).

Kontrol dan kualitas: rencana untuk PLC/HMI dengan kontrol tegangan, pitch dan panjang; tambahkan pemantauan OD/geometri dan eksentrisitas dalam garis sesuai kebutuhan

PN1600 pengambilan poros ujung.

Ini ideal untuk produksi:

Gelas kompak bulat, tembaga dan aluminium
AAC normal bulat dan untaian dengan kawat aluminium dan tembaga yang ditarik keras
Konstruksi OPGW dalam jalur tunggal dan ganda
Konduktor sektor
Strand AAAC dan ACSR hingga 19 kabel (dalam satu atau dua pass)
Benang baja dengan kawat biasa, tinggi dan ekstra tinggi kekuatan
Menata untaian fleksibel untuk konstruksi tali fleksibel
Perisai elemen inti optik dengan kawat baja
Menyatakan inti terisolasi

Fitur:
1. mesin digerakkan oleh motor tiga fase yang dikendalikan frekuensi, menyediakan drive terpisah untuk rotor stranding,kumpulan tarik-off dan pengambilan yang berarti bahwa gigi dan transmisi tidak lagi diperlukan untuk tujuan ini.
2. teknologi kontrol digital memungkinkan panjang lay-length yang bervariasi secara tak terbatas untuk diatur dari meja kontrol.
3. kecepatan dapat bervariasi tanpa batas dari posisi meja kontrol selama operasi mesin.
4. kontrol layar sentuh melalui pengontrol yang dapat diprogram menyediakan kontrol proses dan operasi sepenuhnya otomatis, pemantauan mesin, manajemen program, pencatatan dan penyimpanan data,Fungsi layanan dan pemeliharaan.
5. sinkronisasi kecepatan dan sudut, torsi dan kontrol traksi.
6. pemeliharaan semua parameter kualitas yang terkait dengan produk setiap saat dijamin oleh pengereman mesin yang dikendalikan, termasuk dalam hal kegagalan listrik (versi AC drive).
