Teknik & Dukungan 630/6+12+18 Mesin Stranding Planetary Kecepatan Tinggi

Teknik & Dukungan 630/6+12+18 Mesin Stranding Planetary Kecepatan Tinggi

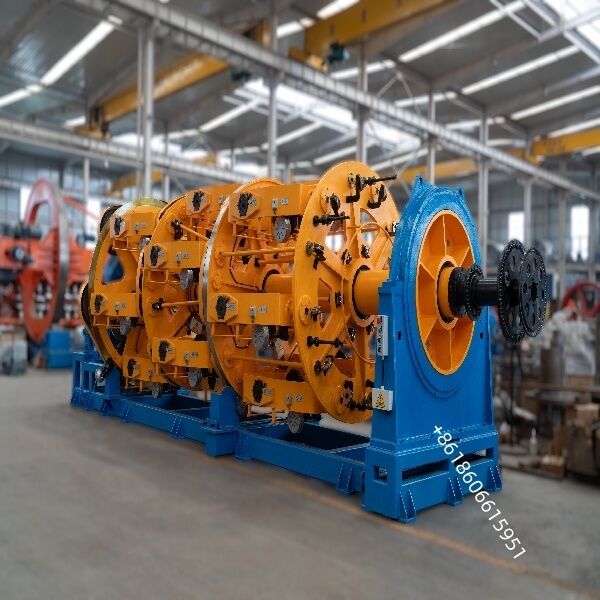

High Speed Planetary Stranding Machine dirancang untuk produksi besar kabel multi-inti, seperti kontrol, daya, dan kabel data.Stranding berkualitas tinggi, termasuk pilar pengisian, fotovoltaik, dan robotika.

Prinsip Kerja & Fitur Utama

Aksi Planetary Cage: Beberapa gulungan dipasang pada kandang planet yang berputar.Sistem gigi "matahari dan planet" ini dapat dikonfigurasi untuk memutar kembali untuk menghasilkan putaran, kompak, dan inti kabel konsentris.

Kecepatan Tinggi & Produktivitas:

Mesin modern dirancang untuk kecepatan putaran dan kecepatan garis yang tinggi, secara signifikan meningkatkan output sambil menjaga kualitas.

Kontrol ketegangan seragam:

Dilengkapi dengan sistem ketegangan individu (penghentian magnetik, histeresis, atau lengan penari) yang dikelola oleh PLC untuk memastikan panjang lapisan yang konsisten dan mencegah ovalasi konduktor atau cacat permukaan.

Konfigurasi serbaguna:

Tersedia dalam berbagai ukuran (misalnya, 315, 400, 500, 630) dengan kapasitas gulungan yang berbeda (6, 12, 18, 24, 30) untuk mengakomodasi berbagai diameter kawat dan ukuran kabel akhir.

Komponen lini terintegrasi:Jalur produksi lengkap biasanya mencakup:

Stand pembayaran pusat atau samping

Kandang planet yang terdampar dengan twist belakang

Pemegang die dan perangkat pra-mengerut

Kepala perekat/pembalut

Capstan dan haul-off

Mengambil dengan sistem pelayaran

Kabinet kontrol listrik dengan HMI

Aplikasi Tipikal

Control & Power Cables: Untuk robot, otomatisasi, dan kabel kontrol industri yang membutuhkan stranding padat.

Kabel Energi Baru: Digunakan secara luas untuk pilar pengisian EV, kabel fotovoltaik (PV), dan kabel turbin angin.

Kabel Data & Komunikasi: Cocok untuk kabel lokal dan kabel optik-listrik komposit.

Kabel khusus: Untuk kabel fleksibel tinggi, kabel lift, dan kabel medis di mana kualitas dan konsistensi sangat penting.

Fokus Teknik & Dukungan

Proses & Layout Line: Menentukan ukuran konduktor, panjang lapisan, dan kecepatan jalur. Menyediakan gambar GA untuk fondasi, daya (biasanya 3×380V, 50Hz), dan izin keamanan.

Komisioning & Pelatihan: Instalasi di lokasi, threading, dan startup. Pelatihan operator tentang operasi, penyesuaian tegangan, dan pemecahan masalah dasar.

Remote & Field Support: Mendiagnosis masalah dari jarak jauh melalui telepon atau video. Menyediakan suku cadang seperti bantalan, sabuk, dan sensor. Menyediakan layanan di tempat untuk kegagalan besar atau upgrade.

Maintenance & Optimization: Mengembangkan jadwal pemeliharaan pencegahan dan memberikan saran tentang peningkatan sistem kontrol atau integrasi data untuk Industri 4.0.

Kiat Teknik

Seimbangkan Kandang: Pastikan bobin beban seimbang untuk meminimalkan getaran dan bantalan keausan pada kecepatan tinggi.

Pengendalian Ketegangan yang Kuat: Gunakan sistem ketegangan yang berkualitas tinggi dan dikalibrasi. Untuk konduktor dengan untaian halus, pertimbangkan ketegangan magnetik atau servo loop untuk hasil yang lebih baik.

Foundation & Alignment: Foundation yang kaku sangat penting. Perataan yang tepat dari kandang, capstan, dan pengambilan sangat penting untuk mencegah getaran dan memperpanjang umur komponen.

Simulasi Leverage: Untuk desain khusus atau kecepatan tinggi, gunakan perangkat lunak dinamika multi-tubuh (seperti RecurDyn) untuk memodelkan beban, mengoptimalkan sistem drive, dan mengurangi trial-and-error
