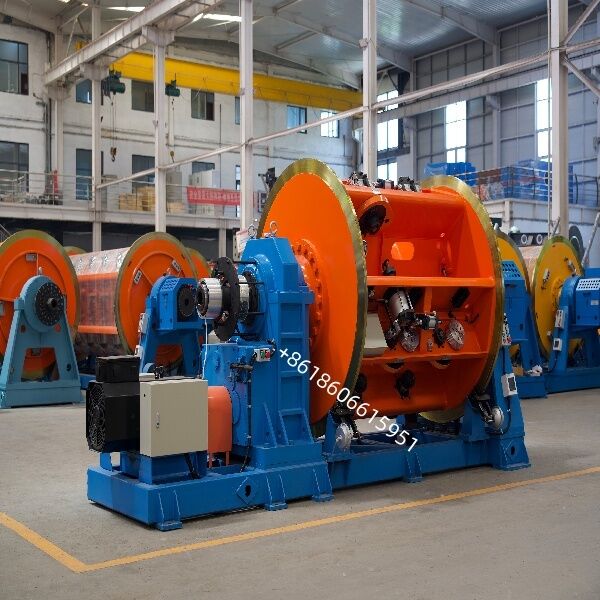

Mesin Rigid Stranding untuk Konduktor Telanjang dan Saluran Transmisi Overhead

Mesin Rigid Stranding untuk Konduktor Telanjang dan Saluran Transmisi Overhead

Keterangan

Strander sangkar kaku adalah mesin yang unggul dalam pembuatan konduktor untuk kabel listrik. Stranding ini menggabungkan kualitas, produktivitas dan fleksibilitas dibandingkan dengan metode stranding lainnya.
Seri JLK dibuat dengan merek BEYDE, pemimpin dunia dalam mesin putar untuk kabel energi yang telah memasok lebih dari 150 rigid cage strander ke produsen kabel energi terkemuka.

Mesin stranding dan screening sangkar kaku memungkinkan produksi konduktor yang digunakan pada kabel udara, kabel tegangan rendah/menengah/tinggi, kabel bawah laut, kabel tenaga angin, segmen Milliken, kabel ACRS, dan penyaringan.

Fitur dan Keunggulan Utama

Kapasitas Tinggi & Bagian Besar: Mampu menampung gulungan pembayaran dalam jumlah besar, memutar puluhan bahkan ratusan kabel secara bersamaan. Hal ini memungkinkan efisiensi produksi yang tinggi, sehingga sangat cocok untuk pembuatan konduktor berpenampang besar dan inti kabel dalam jumlah besar.

Kekakuan Struktural Tinggi:

Desain rangka logamnya yang kokoh memberikan kekakuan yang luar biasa, mampu menahan torsi dan tegangan besar yang dihasilkan selama pemasangan kabel berpenampang besar dan berkekuatan tinggi, sehingga memastikan pengoperasian yang stabil.

Presisi Stranding Tinggi: Strander rangka kaku modern dilengkapi dengan sistem penggerak presisi, sistem kontrol tegangan, dan penghitung panjang, menjamin panjang peletakan yang seragam, struktur kompak, dan tegangan yang konsisten di semua kabel.

Fungsi Terintegrasi: Mesin modern juga mengintegrasikan fungsi tambahan seperti pra-twist, back-twist, pengukuran diameter online, pengisian, atau taping (serving).

Perbandingan dengan Tubular Stranders

Perbedaan utama antara Rigid Frame Strander dan mesin stranding umum lainnya – Tubular Strander – adalah sebagai berikut:

Struktur: Mesin Rigid Frame Stranding mengadopsi struktur rangka terbuka, sedangkan Tubular Strander memiliki struktur tubular tertutup.

Penerapan: Rigid Frame Strander lebih berfokus pada produksi kawat dan kabel berpenampang besar, berkecepatan tinggi, dan bervolume tinggi. Tubular Strander lebih cocok untuk skenario produksi bagian kecil yang memerlukan fleksibilitas tinggi (perubahan spesifikasi mudah) atau ketika diperlukan lingkungan tertutup sepenuhnya.

Gulungan Pembayaran:

Rigid Frame Strander biasanya menggunakan gulungan pembayaran yang lebih besar (misalnya, PN630, PN800, PN1000) untuk memenuhi kebutuhan produksi berkelanjutan jangka panjang.

Kekakuan:

Kekakuan keseluruhan dari Rigid Frame Strander jauh lebih tinggi dibandingkan dengan Tubular Strander.

Strandr rangka kaku, dengan rangka berkekuatan tinggi + desain multi-gulungan, telah menjadi peralatan pilihan untuk pembuatan kabel daya MV/HV dan kabel telanjang berpenampang besar. Karakteristik teknisnya memenuhi persyaratan proses yang ketat untuk produk kelas atas seperti kabel energi baru dan konduktor transmisi UHV. Produsen peralatan kabel terkenal seperti BEYDE menawarkan rangkaian rangka kaku dengan berbagai spesifikasi dan konfigurasi. Peralatan BEYDE menunjukkan keunggulan yang berbeda dalam keandalan, efisiensi produksi, tingkat otomatisasi, dan kenyamanan operasional, memenuhi beragam kebutuhan manufaktur untuk kabel listrik dan kabel telanjang di berbagai klien.

Fungsi utama dari rangka kaku strander adalah untuk memelintir beberapa kabel individu (konduktor) atau untaian bersama-sama sesuai dengan arah dan panjang peletakan yang ditentukan, membentuk konduktor terdampar, inti kabel, atau kabel dengan bagian yang lebih besar. Alur kerja intinya adalah sebagai berikut:

Hasil:

Intinya adalah satu atau lebih rangka logam berputar kuat yang dilengkapi dengan beberapa gulungan pembayaran (kumparan), biasanya dilengkapi perangkat pengontrol tegangan, yang memasok kabel atau untaian individual.

terdampar:

Seluruh bingkai berputar dengan kecepatan tinggi, menyebabkan semua gulungan pembayaran yang terpasang ikut berputar. Secara bersamaan, kawat inti pusat (atau inti kabel) bergerak secara linier sepanjang sumbu mesin.

Pembentukan:

Kombinasi gerakan putar bingkai dan gerak maju linier kawat menyebabkan masing-masing kabel di sekitarnya berputar erat ke inti pusat pada sudut heliks yang telah ditentukan sebelumnya (yaitu, panjang untaian yang terdampar).

Pengambilan:

Produk yang sudah jadi digulung ke dalam rel pengambil.

Kekuatan perusahaan

Terletak di Hejian, provinsi Hebei, BEYDE Co., Ltd diakui kembali dari Hejian Hongqi Machinery Inc. Sejak didirikan pada tahun 1983, kami mengerahkan seluruh upaya kami untuk merancang, memproduksi, menjual, dan melayani pelanggan kami. Produk utama kami termasuk mesin Rigid Stranding, mesin Tubular Stranding, mesin Planetary Stranding, mesin Bow Stranding, mesin Laying-up, Drum Twister, mesin Armouring dan sebagainya. Produk kami banyak digunakan di seluruh dunia, dan merek kami "mesin Hongqi" menjadi terkenal di China. Sekarang kami bangga dengan merek terkenal dan menjadi tim terkemuka di bidang ini.
