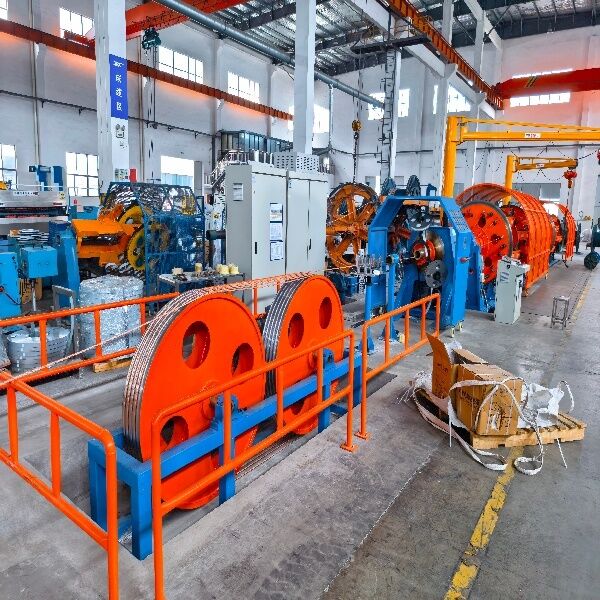

500/12+18 Planetary Stranding Machine Wire & Cable Cage Strander China

500/12+18 Planetary Stranding Machine Wire & Cable Cage Strander China

Gambaran umum

Mesin Stranding Planetary (Cage) JLY-500/12+18 dirancang khusus untuk stranding tembaga telanjang, aluminium, konduktor ACSR, dan inti terisolasi kabel kontrol.Dilengkapi dengan mesin planetary gear back-twist (100% back-twist tersedia), itu menghilangkan tekanan internal kawat selama stranding menjadikan ideal untuk konduktor bulat atau berbentuk sektor, tali kawat baja,dan bahkan baja kawat perisai / kawat tembaga perisai ketika secara opsional dikonfigurasiGaris ini digerakkan oleh motor inverter AC individu dan dikendalikan melalui layar sentuh PLC + HMI untuk penyesuaian panjang tempat tidur yang tepat dan tanpa langkah.

Aplikasi

Stranding dari konduktor tembaga & aluminium telanjang (lembut/keras ditarik)

Produksi benang ACSR (Aluminium Conductor Steel Reinforced)

Inti terisolasi untuk kabel kontrol & kabel sinyal

Opsional baja kawat armor atau kawat tembaga pelindung

Cocok untuk konduktor berbentuk sektor bulat dan pra-kompak

Fitur Utama

Konfigurasi sangkar: 1 pusat + 12 + 18 PND500 bobin (PN500 / DIN 46395/46397 standar)

Full Planetary Back-Twist: Mekanisme planet tipe gigi mengurangi torsi kawat & tekanan internal

S/Z Stranding Direction: Lay pitch stepless adjustable via PLC (biasanya 40×800 mm)

Drive Inverter Individual: kandang, capstan & take-up secara independen didorong & disinkronkan

Kontrol Ketegangan Serbuk Mekanis / Magnetik: Mempertahankan ketegangan yang seragam dari bobin penuh ke kosong

Opsional Non-logam Taping Kepala (Φ400 × 2 atau Φ630 × 2): Untuk mica / poliester / bantal tape pembungkus

Sistem keamanan: Henti darurat, perlindungan overload, kunci pintu penjaga, otomatis berhenti kabel yang rusak

Komposisi Mesin Standar

Φ1600 Column Central Pay-off Stand (atau PN800 PN1250) 1 set

PN500/1+12+18 Planetary Stranding Cage dengan mekanisme twist back-

Penutupan / perakitan Die Holder (teratur) 1 set

Perangkat Tapping non-logam Φ400×2 (opsional) 1 set

Mechanical + Electronic Length Meter Counter 1 set

Kapstan Pneumatik Roda Dua (Ø1600/Ø2000) 1 set

Tipe portal Mengambil dengan Traverse (PN1250/PN1600) 1 set

Kabinet Kontrol Listrik Lengkap (PLC + HMI + Inverter + I/O Keamanan)

Pengaman Keamanan, Hentian Darurat & Merek Peringatan

Aksesoris Opsional

Baja Wire / Baja Tepi Head Armoring

Kawat tembaga untuk menyaring / kepala pelindung

Plat Pengisi benang (hingga 24 bobin pengisi)

Magnetic Powder / Hysteresis Tension System (merek impor opsional)

01. Dukungan bantalan penuh: Mengadopsi bantalan penuh untuk mendukung tabung stranding, yang sangat meningkatkan produksi
efisiensi dan memastikan berjalan lancar, kebisingan rendah dan umur layanan yang panjang.
02. Nyaman pengikat bobin: Mengadopsi pegas untuk mengikat bobin secara otomatis dan pneumatik longgar
bobin dengan kunci mekanis.
03. Perlindungan kawat rusak: Fungsi perlindungan kawat rusak memastikan berhenti mesin secara otomatis
setelah mendeteksi kabel rusak.T Remote Monitoring Module
