Tingkatkan Kecepatan Garis Anda: Solusi Bayaran Magnetik 500-630 yang Dapat Diandalkan

Tingkatkan Kecepatan Garis Anda: Solusi Bayaran Magnetik 500-630 yang Dapat Diandalkan

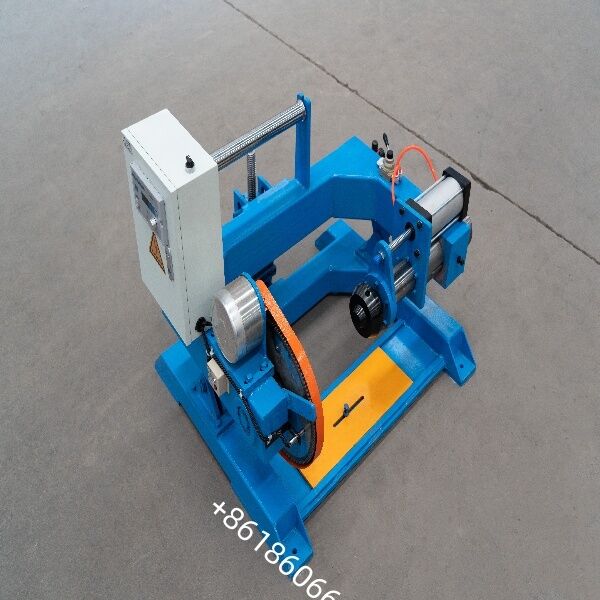

"Magnetic Pay-off 500-630" mengacu pada stand pay-off yang menggunakan bubuk magnetik atau rem kopling magnetik, yang dirancang untuk gulungan dengan diameter mulai dari Φ500mm hingga Φ630mm.Hal ini umumnya digunakan pada tahap upstream pembayaran-off peralatan seperti mesin stranding tabung dan garis ekstrusi untuk memberikan kontrol ketegangan yang stabil dan mencegah kabel mengikat atau longgar.

**Pengurangan Istilah Kunci**

** Magnetic Pay-off:**

Stand pengembalian yang menggunakan rem bubuk magnetik atau kopling magnetik untuk memberikan tegangan pasif yang dapat disesuaikan dan halus, mencegah terjerat kawat yang disebabkan oleh inersia.

**500-630:**

Menunjukkan rentang diameter gulungan yang berlaku, khususnya PN500 ∼ PN630 (diameter luar flange sekitar 500 ∼ 630 mm); beberapa model mendukung rentang Φ400 ∼ 630 mm yang dapat disesuaikan.

** Spesifikasi teknis umum (konfigurasi khas) **

** Kontrol ketegangan:**

Pengerem bubuk magnetik atau kopling histeresis; ketegangan dapat diatur tanpa langkah melalui pengontrol (konfigurasi umum termasuk unit bubuk magnetik 5 kg atau 10 kg).

** Desain Struktural:**

Tipe tanpa poros dengan penjepit dua ujung, atau tipe tetap satu / stasiun ganda; fitur penjepit pneumatik dan mengangkat / menurunkan listrik.

** Kapasitas beban:**

Beban maksimum sekitar 600-1500 kg (tergantung pada model spesifik dan ukuran gulungan).

** Diameter kawat yang berlaku:**

Biasanya φ0,3 ∼5,0 mm (tembaga, aluminium, kawat paduan, dll.); dapat disesuaikan berdasarkan persyaratan proses.

** Kecepatan jalur:**

Model pasif dapat mencapai kecepatan hingga sekitar 200 m/menit; model aktif yang dilengkapi dengan motor memungkinkan kontrol kecepatan yang disinkronkan dengan jalur produksi utama.

** Fungsi Bantuan:**

Deteksi putus kawat/penghentian otomatis, perlindungan batas atas dan bawah, dan penyesuaian tegangan/penyambungan sistem melalui layar sentuh dan PLC.

1Dalam Mesin Stranding Tubular
Fungsi: Sumber tegangan pre-pay-off utama + Multi-head
Pembayaran Pusat
Menyampaikan kabel tunggal pusat (inti baja, inti tembaga, serat optik, dll.) ke bagian dalam tubuh tabung.
Magnetic particle braking memberikan tegangan konstan dengan kemampuan memutar kembali; dikombinasikan dengan rotasi kecepatan tinggi dari tubuh tabung,Hal ini mencegah kawat pusat dari longgar atau menipis karena gaya sentrifugal.
Pengembalian multi-head
Stand magnetik partikel yang independen dikonfigurasi untuk beberapa kawat tunggal di bagian masuk mesin stranding utama.
Ketegangan untuk setiap kawat dapat diatur secara independen, memastikan ketegangan yang konsisten di seluruh untaian, pitching untaian seragam, dan bulatnya produk jadi yang sangat baik.

Fungsi Utama:
Mencegah kabel pusat dari "berkeliaran" atau "berputar longgar".
Mengurangi tingkat patah kawat; mendukung operasi kecepatan tinggi melebihi 1000 RPM.
Meminimalkan stres internal dan spring-back setelah terdampar.

2. Dalam garis ekstrusi
Fungsi: Stabilisator ketegangan depan untuk produksi isolasi/penutup
Digunakan selama tahap pembayaran sebelum inti terisolasi atau konduktor masuk ke ekstruder.
Brem partikel magnetik melawan inersia gulungan, memungkinkan kawat untuk masuk ke kepala ekstrusi pada tegangan konstan, sehingga mencegah:
Eksentrisitas lapisan isolasi.
Ketebalan dinding yang tidak merata.
Cacat permukaan seperti pola "bamboo" atau tanda-tanda.

Fungsi Utama:
Memastikan konsistensi di diameter luar yang diekstrusi.
Mengurangi akumulasi atau penipisan kawat selama siklus start-stop.

3. Dalam Stranders kaku / Stranders Planetary
Peran: Unit pembayaran awal dan unit pembayaran tambahan
Berfungsi sebagai pre-pay-off berdiri untuk mulus memberi makan beberapa gulungan kawat tunggal ke dalam kandang stranding.
Memberikan ketegangan yang lembut dan bebas kejut saat stranding konduktor dengan pemotongan besar (misalnya, ACSR, kabel gauge besar) pada kecepatan rendah,melindungi konduktor aluminium atau tembaga lunak dari deformasi karena pereganganFungsi Utama:
Mengakomodasi besar-gauge, stranded konduktor fleksibel.
Synchronizes start/stop dan tegangan pelacakan dengan mesin utama.

4. Dalam Mesin Wire Drawing
Fungsi: Penghematan pengembalian uang sebelum pengambilan besar atau menengah
Membayar bahan baku dari gulungan besar (Φ500 ∼ 630 mm) sebelum tahap menarik kasar atau menengah.
Magnetic particle braking menyerap inersia spool, mencegah kawat terlampau ("berlari") dan pecah.
Fungsi Utama:
Melindungi mati dan memperpanjang umur gambar mati.
Meningkatkan stabilitas kecepatan menarik.

5. Dalam Bunching Mesin
Peran: Kontrol tegangan presisi untuk konduktor fleksibel
Digunakan untuk pembayaran dari kawat tembaga halus, fleksibel, kaleng, atau paduan selama bunching / stranding.
Modus tegangan rendah mencegah peregangan atau patahnya kawat halus; cocok untuk kawat ultra-halus, kawat kelas medis, dan kawat elektronik.
Fungsi Utama:
Cocok untuk kawat halus (φ0,03 φ1,0 mm).
Meningkatkan kebulatan dan fleksibilitas kawat yang terbungkus.

6. Di Mesin Tapping / Mengikat
Peran: Pita tegangan konstan atau pasokan kawat
Menyediakan ketegangan unwinding yang stabil untuk bahan seperti pita mica, pita poliester, dan kain non-anyaman.
Mencegah kerutan pita, tumpang tindih, atau longgar; memastikan kualitas lapisan isolasi atau pelindung.
Fungsi Utama:
Memastikan tapeing halus tanpa gelembung udara.
Synchronizes dengan mesin utama; kompensasi tegangan otomatis.

7. Di Take-up / Rewinding Lines
Peran: Unit pembayaran tegangan presisi
Berfungsi sebagai unit pembayaran selama proses seperti rewinding, inspeksi, dan penandaan inkjet.
Memastikan kawat tidak memutar atau cacat selama proses rewinding.
Fungsi Utama:
Cocok untuk precision rewinding dari kabel dan semikonduktor yang sudah jadi.
Mempertahankan tegangan loop tertutup yang cocok dengan unit pengambilan.
