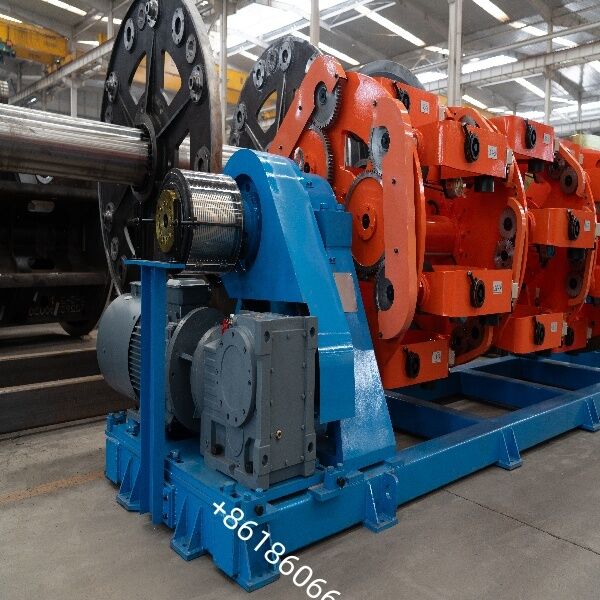

Mesin Planetary Stranding: Tempat Geometri Bertemu Transmisi Daya Berkinerja Tinggi

Mesin Planetary Stranding: Tempat Geometri Bertemu Transmisi Daya Berkinerja Tinggi

Struktur Inti dan Prinsip Kerja

Sistem Pembayaran: Terdiri dari pusat pembayaran pusat dan beberapa tempat lahir planet; ini menopang gulungan kabel dan berputar dengan sangkar yang terdampar sambil menggunakan mekanisme roda gigi untuk mencapai putaran belakang yang presisi.

Sangkar Terdampar Utama: Dibangun menggunakan pipa baja mulus berdinding tebal dan didukung oleh bantalan berskala besar, memastikan kekakuan tinggi dan kelancaran pengoperasian; model tertentu mendukung konfigurasi tandem modular.

Sistem Kontrol: Unit modern biasanya menggunakan PLC dan kontrol layar sentuh yang dikombinasikan dengan motor penggerak frekuensi variabel (VFD) untuk memungkinkan penyesuaian panjang lay-length dan sinkronisasi ketegangan.

Area Aplikasi Utama

Kabel Transmisi Daya: Produksi kabel listrik tegangan tinggi/menengah, kabel Aluminium Conductor Steel Reinforced (ACSR), dan konduktor Milliken berpenampang besar.

Kabel Data dan Komunikasi: Pembuatan kabel data berkecepatan tinggi—seperti Ethernet, USB 3.1+, dan QSFP—untuk memastikan integritas sinyal dan meminimalkan crosstalk.

Kabel Khusus dan Energi Baru: Cocok untuk kabel instrumen medis, kabel rantai tarik robot, rangkaian kabel otomotif, dan kabel arus tinggi untuk stasiun pengisian daya kendaraan listrik.

Keuntungan Peralatan Inti

Proses Putar Balik 100%: Secara efektif menghilangkan sisa torsi dan mencegah deformasi kawat, secara signifikan meningkatkan fleksibilitas dan masa pakai produk jadi.

Kemampuan Beradaptasi terhadap Struktur Kompleks: Mampu menangani jumlah inti yang tinggi, konduktor berbentuk, dan struktur pelindung komposit, memastikan lapisan yang terdampar rapat dan kebulatan yang unggul.

Produksi Terintegrasi yang Efisien: Memungkinkan integrasi proses seperti taping dan jalinan, mengurangi penanganan produk setengah jadi dan meningkatkan efisiensi produksi secara keseluruhan.

Sistem kontrol listrik:
Bagian kontrol listrik terdiri dari kabinet daya, kabinet operasi, layar sentuh, dll., dan terdapat tombol kontrol yang sesuai di setiap unit
Kabinet listrik dirancang dengan sifat mekanik yang baik dan kinerja tahan debu, serta dilengkapi dengan kipas ventilasi paksa dalam jumlah yang tepat.
Catu dayanya adalah: sistem 5 fase 3 kabel, 380V (±10%) 50HZ.
Total daya terpasang: 230KW
Fungsi proteksi motor: Rangkaian kontrol kelistrikan dirancang dengan: fungsi proteksi kehilangan fasa, kelebihan beban, dan panas berlebih untuk mencegah kerusakan motor.
Informasi kesalahan alarm dapat ditanyakan pada layar sentuh, dan memiliki fungsi kesalahan alarm dan penyimpanan data proses produksi.
Sistem Operasi: Dapat melihat dan mengubah berbagai pengaturan parameter dalam proses produksi secara real time, seperti pitch, kecepatan produksi, status kerja saat ini, dan informasi lainnya.
Semua motor penggerak dirancang dengan encoder dan umpan balik encoder beroperasi dalam sistem kontrol loop tertutup.
Unit ini mengadopsi operasi kontrol koordinasi terpadu PLC. Ini mengadopsi layar sentuh HMI untuk beroperasi. Pengoperasian yang sederhana dan nyaman

Sistem perlindungan keselamatan
Kandang terdampar utama: Jaring pengaman dinding dua sisi (bahan pelat berpori)
Transmisi dan bagian lainnya: penutup pelindung lembaran logam

Warna:
Komponen Berputar: RAL 1028
Badan Utama: RAL 5015 (Phthalo Biru)
Rangka Dasar: RAL 9017 (Hitam)
Atau disesuaikan
