Pay-off & Take-up Kolom Tugas Berat: Dirancang untuk Stabilitas Beban Maksimum

Pembayaran & Pengambilan Kolom Tugas Berat: Dirancang untuk Stabilitas Beban Maksimum

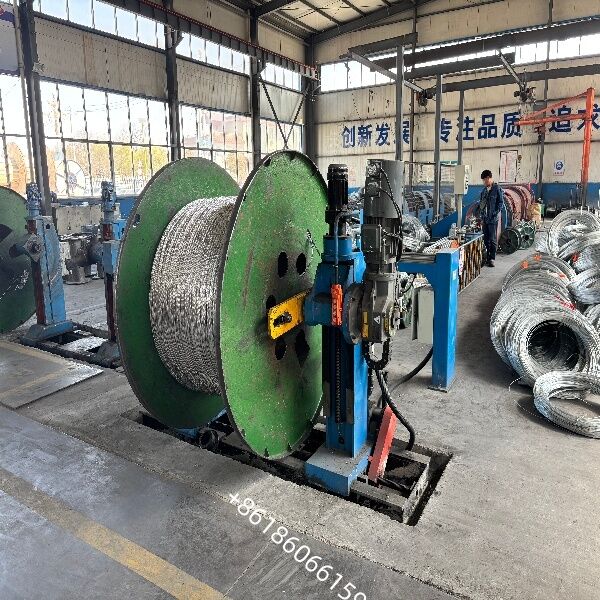

Unit pembayaran dan pengambilan tipe kolom (juga dikenal sebagai mesin pembayaran/pengambilan tipe kolom ganda atau gantri) adalah peralatan bantu penting dalam lini produksi kabel yang digunakan untuk menangani gulungan tugas berat format besar (kumparan/drum). Mereka menggunakan dua kolom independen—yang mampu mengangkat secara vertikal dengan motor dan membuka/menutup secara horizontal—untuk menjepit dan mengamankan lubang tengah gulungan, sehingga memungkinkan pelunasan (pelepasan) dan pengambilan (penggulungan) kabel menjadi lebih lancar.

**Fitur Struktur Utama**

**Dukungan Kolom Ganda:** Dilengkapi struktur kolom pelat baja yang dilas; motor menggerakkan sekrup atau rantai untuk mengontrol pergerakan vertikal dan horizontal kolom, mengakomodasi gulungan dengan berbagai lebar dan diameter (biasanya berkisar dari PN800 hingga PN3150 atau lebih besar).

**Penjepitan Tanpa Poros:** Gulungan diamankan dengan menjepit kerucut (chuck tengah) di kedua ujungnya, sehingga tidak perlu lagi memasukkan poros padat yang berat; ini memastikan efisiensi penggantian gulungan yang tinggi dan ideal untuk pengoperasian tugas berat.

**Desain Bergerak (Opsional):** Unit bergaya portal/gantri besar dapat bergerak bolak-balik di rel lantai untuk beradaptasi dengan perubahan panjang jalur produksi atau untuk melakukan sinkronisasi dengan peralatan lain (seperti pengangkutan ulat).

**Sistem Ketegangan dan Traverse:**

**Hasilnya:** Biasanya dilengkapi dengan rem cakram mekanis, rem partikel magnetik, atau kontrol torsi motor untuk menjaga tegangan pelepasan.

**Pengambilan:** Dilengkapi motor servo independen atau motor yang dikontrol VFD dan sistem lintasan presisi untuk memastikan belitan yang rapi dan berlapis serta mencegah "teleskop".

**Peran di Lini Produksi**

**Sebagai Unit Pembayaran:** Diposisikan di awal strander tubular, strander kaku/planet, atau garis ekstrusi, unit ini memberikan tegangan pelepasan yang stabil untuk gulungan besar konduktor atau inti kabel, mencegah belitan longgar atau abrasi permukaan.

**Sebagai Unit Pengambil:** Diposisikan di akhir proses pemasangan kabel, ekstrusi, pelindung, atau penggulungan ulang, unit ini dengan rapi menggulung kabel yang sudah jadi ke gulungan besar dengan jarak yang ditentukan, sehingga memudahkan penyimpanan dan pengangkutan. Jalur Penggulungan/Pengujian Independen: Beroperasi sebagai unit pembayaran dan pengambilan mandiri untuk verifikasi panjang kabel, pengujian percikan api, penandaan inkjet, atau transfer spool.

Perbedaan dari sistem pembayaran lainnya

Dibandingkan dengan Pembayaran Kantilever Magnetik/Tanpa Poros (model 500–630 skala kecil): Sistem tipe Kolom dirancang khusus untuk beban ultra-berat (berkisar antara 5 hingga 55 ton) dan gulungan berdiameter besar, sehingga menawarkan kekakuan struktural yang unggul; sebaliknya, tempat pembayaran bubuk magnetik 500–630 biasanya digunakan untuk proses stranding atau ekstrusi hulu berukuran kecil hingga menengah.

Dibandingkan dengan Powered Pay-off Stand (Berbasis Poros): Sistem tipe Kolom menghilangkan kebutuhan untuk memasang atau melepas poros selama penggantian reel, menawarkan tingkat otomatisasi dan keamanan yang lebih tinggi, sehingga lebih cocok untuk produksi produk dengan penampang besar dan panjang seperti kabel tegangan tinggi dan kabel bawah laut.
