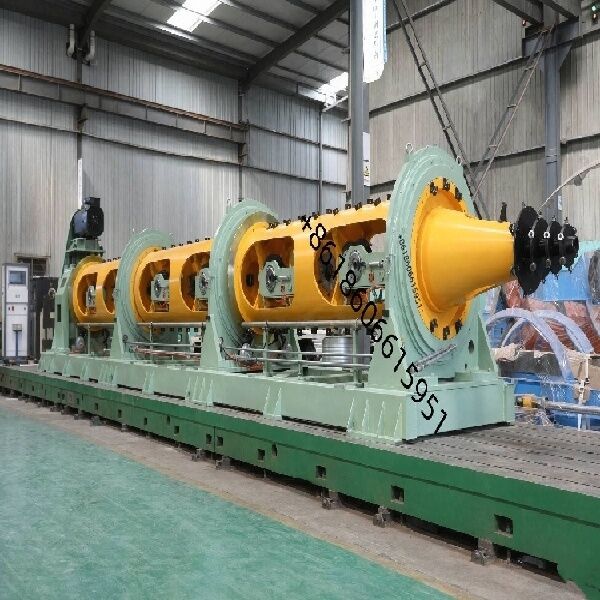

Tubular Stranding Machine Steel Wire Rope Twisting Machine Rope Closer

Tubular Stranding Machine Steel Wire Rope Twisting Machine Rope Closer

Spesifikasi
Mesin High Speed Tubular Stranding dirancang untuk mengikat kawat baja, kawat tembaga, kawat aluminium, dan berbagai konduktor kabel.kabel listrik, kabel kontrol, kabel komunikasi, dan kabel khusus.
Dengan kecepatan putaran tinggi, operasi yang stabil, getaran rendah, dan kinerja stranding yang tepat, mesin memastikan kualitas produk yang sangat baik dan efisiensi produksi yang tinggi.Struktur tabung yang kokoh, sistem transmisi canggih, dan kontrol listrik yang handal membuatnya cocok untuk produksi industri berkelanjutan.
Mesin dapat disesuaikan sesuai dengan diameter kawat, struktur untaian, ukuran gulungan, dan persyaratan produksi.

Parameter teknis utama

6Bobbin yang terseret kandang

• Spesifikasi gulungan pembayaran: PND630mm
• Kecepatan putaran kandang maksimum: 700 rpm
• Daya mesin utama: 55 kW (AC)
• Metode peregangan tempat tidur: peregangan histeresis; diatur secara online
• Pemuatan/pengungkapan gulungan: Pneumatic release/clamping; dual-cylinder interlocking anti reverse mechanism
• Perlindungan pemutusan kawat: Sensor berbasis kontak
• Metode dukungan sangkar: Dua set rumah bantalan (3 + 3 konfigurasi)
• Pengolahan bahan baku: minyak mandi/pengolahan sirkulasi; pemantauan suhu tinggi; perlindungan mati otomatis
• Penggambaran kandang: Penggambaran eksternal; petunjuk masuk yang nyaman
• Bahan lubang panduan kawat: Tungsten carbide die
• Metode penggerak kandang: Penggerak belakang; pemasangan vertikal
• Metode pengereman: Rem cakram pneumatik
• Metode penghentian pemutusan kawat: pemicu berbasis kontak (bar bawah)
• Pengolahan gulungan bangku: Pneumatic clamping/release; anti-reverse interlocking dual-cylinder; loading/unloading gulungan melalui crane yang disediakan pengguna
• Tegangan pembayaran buaian: Tegangan histeresis; nilai tegangan diatur melalui layar sentuh dan diatur secara online
• Kerangka pembayaran: Struktur las secara integral; presisi pemesinan yang tinggi; kekuatan mekanik yang tinggi; tahan lama dan tahan deformasi
• Struktur pendukung sangkar: Dukungan tabung integral tiga bagian (2+2+2); tiga set bantalan besar yang mendukung bagian tengah dan ujung keluar; sambungan flanged
• Metode pelumasan: Pompa minyak independen dengan sirkulasi minyak; menyediakan fungsi pelumasan dan pendinginan
• Pemantauan suhu tinggi untuk bantalan besar; penutupan otomatis dengan pemberitahuan HMI
• Metode pengereman: Sistem rem cakram pneumatik datar; operasi yang terkoordinasi PLC yang melibatkan pengontrol motor servo/VFD, resistor rem, dan rem pneumatik untuk melakukan perhentian lambat, perhentian cepat,dan pemberhentian darurat; memastikan sinkronisasi sistem
• Unit utama memiliki saluran kawat eksternal; lubang panduan kawat Ø17mm
• Perisai keselamatan: Struktur pintu geser aksial; pembukaan/penutupan pneumatik; panel penyerap suara terintegrasi; termasuk interlock keamanan (menghentikan mesin ketika pintu dibuka)
• Plat pengumpulan kawat: kumpulan yang terdiri dari plat distribusi 6-lubang dan perangkat pra-bentuk

Sistem kontrol listrik

• Sumber daya: Tiga fase, sistem lima kabel; 380V (± 10%), 50Hz.
• Mesin ini menggunakan sistem penggerak motor terdistribusi (menggunakan motor frekuensi variabel yang dikendalikan servo).Kontrol sistem secara keseluruhan dikelola oleh PLC yang dikombinasikan dengan antarmuka layar sentuh; unit utama mulai setelah penundaan waktu setelah alarm suara.
• Mesin dilengkapi dengan fitur perlindungan berikut:
• Alarm kesalahan VFD.
• Perlindungan overload untuk mekanisme pengambilan/transverse dan perlindungan catu daya.
• Perlindungan tekanan udara rendah.
• Perlindungan dari patahnya kawat.
• Dilengkapi dengan meter energi cerdas.
• Antarmuka Ethernet yang disediakan untuk pengumpulan data.
• Pemasok bertanggung jawab atas semua kabel dan kabel internal di dalam tubuh mesin dan kabinet kontrol listrik.Pelanggan bertanggung jawab untuk semua kabel dan kabel antara unit mesin, antara mesin dan kabinet kontrol listrik, dan antara kabinet kontrol listrik.
