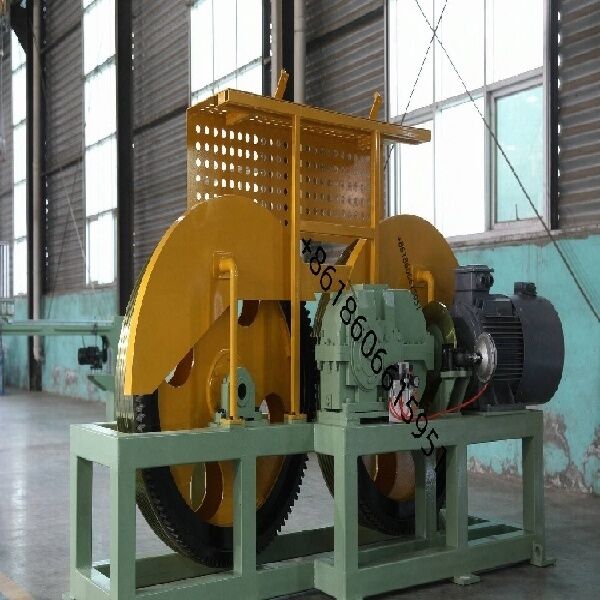

Low-Noise Tubular Steel Wire Rope Stranding Line dengan Frequency-Controlled Lay Pitch

Jalur Pemintalan Kawat Baja Tubular Kebisingan Rendah dengan Pitch Lilitan yang Dikontrol Frekuensi

Spesifikasi
Mesin Pemintal Tubular Kecepatan Tinggi dirancang untuk memintal kawat baja, kawat tembaga, kawat aluminium, dan berbagai konduktor kabel. Mesin ini banyak digunakan dalam produksi tali kawat baja, kabel daya, kabel kontrol, kabel komunikasi, dan kabel khusus.
Menampilkan kecepatan putaran tinggi, operasi yang stabil, getaran rendah, dan kinerja pemintalan yang presisi, mesin ini memastikan kualitas produk yang sangat baik dan efisiensi produksi yang tinggi. Struktur tubular yang kokoh, sistem transmisi canggih, dan kontrol listrik yang andal membuatnya cocok untuk produksi industri berkelanjutan.
Mesin dapat disesuaikan sesuai dengan diameter kawat, struktur untaian, ukuran gulungan, dan persyaratan produksi.

Parameter teknis utama

6 sangkar pemintalan bobbin

• Spesifikasi reel pengumpanan: PND630mm
• Kecepatan putaran sangkar maks: 700 rpm
• Daya motor utama: 55 kW (AC)
• Metode penegangan dudukan: Penegangan histeresis; dapat disesuaikan secara online
• Pemuatan/pembongkaran reel: Pelepasan/penjepitan pneumatik; mekanisme anti-balik interlock silinder ganda
• Perlindungan putus kawat: Sensor berbasis kontak
• Metode penyangga sangkar: Dua set rumah bantalan (konfigurasi 3+3)
• Pelumasan rumah bantalan: Bak oli/pelumasan sirkulasi; pemantauan suhu tinggi; perlindungan mati otomatis
• Penyaluran sangkar: Penyaluran eksternal; saluran masuk yang nyaman
• Bahan lubang pemandu kawat: Cetakan karbida tungsten
• Metode penggerak sangkar: Penggerak belakang; pemasangan vertikal
• Metode pengereman: Rem cakram pneumatik
• Metode penghentian putus kawat: Pemicu berbasis kontak (batang bawah)
• Penanganan reel dudukan: Penjepitan/pelepasan pneumatik; anti-balik interlock silinder ganda; pemuatan/pembongkaran reel melalui crane yang disediakan pengguna
• Tegangan pengumpanan dudukan: Penegangan histeresis; nilai tegangan diatur melalui layar sentuh dan dapat disesuaikan secara online
• Rangka pengumpanan: Struktur yang dilas secara integral; presisi pemesinan tinggi; kekuatan mekanik tinggi; tahan lama dan tahan deformasi
• Struktur penyangga sangkar: Tiga bagian (2+2+2) penyangga tabung integral; tiga set bantalan besar menopang ujung tengah dan keluar; sambungan berflensa
• Metode pelumasan: Pompa oli independen dengan oli sirkulasi; menyediakan fungsi pelumasan dan pendinginan
• Pemantauan suhu tinggi untuk bantalan besar; mati otomatis dengan notifikasi HMI
• Metode pengereman: Sistem rem cakram pneumatik datar; operasi terkoordinasi PLC yang melibatkan pengontrol motor servo/VFD, resistor pengereman, dan rem pneumatik untuk mengeksekusi penghentian lambat, penghentian cepat, dan penghentian darurat; memastikan sinkronisasi sistem
• Unit utama memiliki rute kawat eksternal; lubang pemandu kawat Ø17mm
• Pelindung keselamatan: Struktur pintu geser aksial; pembukaan/penutupan pneumatik; panel peredam suara terpasang; termasuk interlock keselamatan (menghentikan mesin saat pintu terbuka)
• Pelat pengumpul kawat: Rakitan yang terdiri dari pelat distribusi 6 lubang dan perangkat pra-pembentukan

Sistem kontrol listrik

• Catu daya: Sistem tiga fasa, lima kawat; 380V (±10%), 50Hz.
• Mesin menggunakan sistem penggerak motor terdistribusi (menggunakan motor frekuensi variabel yang dikontrol servo). Setiap motor servo AC diatur oleh penggerak frekuensi variabel (VFD). Kontrol sistem keseluruhan dikelola oleh PLC yang dikombinasikan dengan antarmuka layar sentuh; unit utama dimulai setelah penundaan waktu setelah alarm terdengar.
• Mesin dilengkapi dengan fitur perlindungan berikut:
• Alarm kesalahan VFD.
• Perlindungan beban berlebih untuk mekanisme pengambilan/lintasan dan perlindungan catu daya.
• Perlindungan tekanan udara rendah.
• Perlindungan putus kawat.
• Dilengkapi dengan meteran energi pintar.
• Antarmuka Ethernet yang dicadangkan untuk akuisisi data.
• Pemasok bertanggung jawab atas semua kabel dan koneksi internal di dalam bodi mesin dan kabinet kontrol listrik. Pelanggan bertanggung jawab atas semua kabel dan koneksi antara unit mesin, antara mesin dan kabinet kontrol listrik, dan antara kabinet kontrol listrik.

Arah operasi: Mesin tangan kanan, yaitu, menghadap operasi perangkat, pengumpanan kiri, dan pengambilan kanan

 Warna

• Badan utama peralatan: RAL 6021 Hijau Pucat (finishing kerut)
• Bagian berputar: RAL 1037 Kuning Matahari
• Badan utama pelindung: RAL 6021 Hijau Pucat (finishing kerut)
• Panel pintu geser: RAL 1037 Kuning Matahari
• Interior pelindung: RAL 1013 Putih Tiram
• Rumah kontrol: RAL 7032 Abu-abu Kerikil
