Rumah > Produk > Tubular Stranding Machine > Mesin Pilin Tubular Mesin Pilin Kawat Baja Pratengang 630/1+6

Mesin Pilin Tubular Mesin Pilin Kawat Baja Pratengang 630/1+6

Rincian produk

Tempat asal: Cina

Nama merek: Beyde

Sertifikasi: CE

Nomor model: 630/1+6

Syarat Pembayaran & Pengiriman

Kuantitas min Order: 1 set

Kemasan rincian: Pengemasan wadah pengaman

Waktu pengiriman: 90 hari

Syarat-syarat pembayaran: L/C, D/A, D/P, T/T

Menyediakan kemampuan: 200 set/tahun

Dapatkan Harga Terbaik
Rincian produk
Menyoroti:

Mesin Pilin Tubular untuk kawat baja

,

Mesin Pilin 630/1+6

,

Mesin Kawat Baja Pratengang

Penggunaan:
Terdampar
nama:
Mesin Terdampar Tubular
Aplikasi:
baja, ACSR dan AAAC, kawat Al
Bahan kawat:
Baja, tembaga
Gelendong take-up terkecil:
PN800
Ketinggian pusat mesin:
700mm
Gelendong pembayaran pusat:
PN400-PN630
Kekuatan:
220/380
Ukuran gelendong pengambil:
PND800-PND1600
PLC:
SIE/MEN
Diameter kawat telanjang minimum:
1mm
Diameter kawat telanjang maksimum:
5mm
Jaminan:
12 bulan
Penggunaan:
Terdampar
nama:
Mesin Terdampar Tubular
Aplikasi:
baja, ACSR dan AAAC, kawat Al
Bahan kawat:
Baja, tembaga
Gelendong take-up terkecil:
PN800
Ketinggian pusat mesin:
700mm
Gelendong pembayaran pusat:
PN400-PN630
Kekuatan:
220/380
Ukuran gelendong pengambil:
PND800-PND1600
PLC:
SIE/MEN
Diameter kawat telanjang minimum:
1mm
Diameter kawat telanjang maksimum:
5mm
Jaminan:
12 bulan
Deskripsi Produk

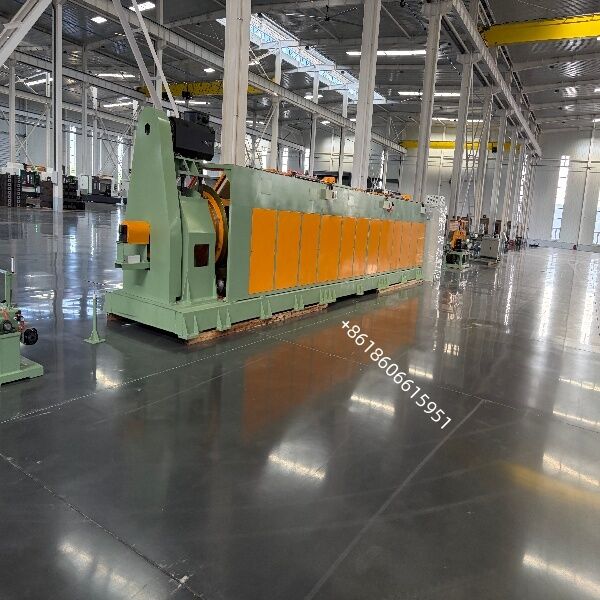

Mesin Stranding Tubular Baja Prateregangan Mesin Stranding 630/1+6



Mesin strander tubular berkecepatan tinggi untuk produksi untaian baja beton prateregangan 1×7 (untaian PC) dan tali kawat galvanis / baja tahan karat 1+6. Enam kawat keluar dari dalam tabung berputar, memutar di sekitar kawat tengah tanpa torsi, dan keluar sebagai untaian yang stabil secara geometris dan bebas tegangan — dengan kecepatan sangkar hingga 1200 rpm.



Tinjauan Produk

Strander tubular · Model TG-630/1+6 · Untuk untaian baja beton prateregangan 1×7 dan tali kawat 1+6

Mesin Stranding Tubular 630/1+6 adalah sistem stranding bebas torsi berkecepatan tinggi yang dirancang untuk produsen untaian baja beton prateregangan (PC) sesuai ASTM A416 / A779, EN 10138, GB/T 5224 dan ISO 6934-3. Mesin ini menata enam kawat luar (dililitkan pada bobbin 630 mm yang dibawa di dalam tabung berputar) di sekitar kawat tengah yang stasioner, menghasilkan struktur untaian 1×7 standar yang digunakan dalam konstruksi beton pasca-tegangan dan pra-tegangan.

Karena reel pay-off berputar bersama tabung daripada berputar berlawanan arah, mesin memberikan nol putaran balik pada kawat individu. Hasilnya adalah untaian dengan pitch lay yang seragam, diameter yang konsisten, relaksasi rendah, dan kinerja ikatan yang sangat baik dengan beton — tiga sifat yang menentukan apakah untaian lulus pengujian tarik dan relaksasi tegangan.

Diameter kawat tunggal Ø 1.0mm- Ø 5.0mm untuk ST
Diameter stranding maks Ø 17mm Maks
Rentang pitch stranding 30 -500mm (Dapat disesuaikan tanpa langkah)
Kecepatan rotasi sangkar maks 550r/menit (Kecepatan produksi aktual)
Rentang kecepatan linier 20-120m/menit
Diameter roda capstan Ø 1200+ Ø 1200mm
Ukuran bobbin pay-off di sangkar PND630
Ukuran bobbin take-up PN800-PN1600
Ukuran bobbin pay-off tengah PND630
Daya motor utama 55KW
Daya motor capstan 30KW
Daya motor take-up 5.5KW



Mesin Pilin Tubular Mesin Pilin Kawat Baja Pratengang 630/1+6Mesin Pilin Tubular Mesin Pilin Kawat Baja Pratengang 630/1+6Mesin Pilin Tubular Mesin Pilin Kawat Baja Pratengang 630/1+6





Merek bantalan HRB
Merek peralatan tegangan rendah SCHNEIDER
Merek komponen pneumatik AIRTAC
Merek motor penggerak utama (TOP CINA)
Merek motor take-up (TOP CINA)
PLC SIE/MENS
Layar sentuh SIE/MENS
Kelas baut ≥8.8 kelas



Jaminan Kualitas & Purna Jual
Uji Penerimaan Pabrik (FAT)
Jalankan tanpa beban ≥ 2 jam pada 1200 rpm, getaran ≤ 2.8 mm/detik
Akurasi pitch lay ≤ ±1% selama 100 m
Stabilitas tegangan ≤ ±5% selama 8 jam
Diameter untaian dalam ±0.15 mm, tidak ada ovalitas > 3%
Uji sirkuit keselamatan sesuai ISO 13849-1, Kategori 3
Dokumentasi & dukungan
Gambar GA, P&ID, skema kelistrikan, daftar terminal
Manual operasi & pemeliharaan (EN / CN / RU / ES)
Daftar suku cadang dengan kode OEM, daftar perkakas, deklarasi CE
Instalasi di lokasi, komisioning, dan pelatihan operator
Garansi 12 bulan, pengiriman suku cadang dalam 72 jam dari stok
Diagnostik jarak jauh melalui VPN / TeamViewer
