Rumah > Produk > Tubular Stranding Machine > Mesin Untai Baja PC 630/1+6 Baja Karbon Kekuatan Tinggi

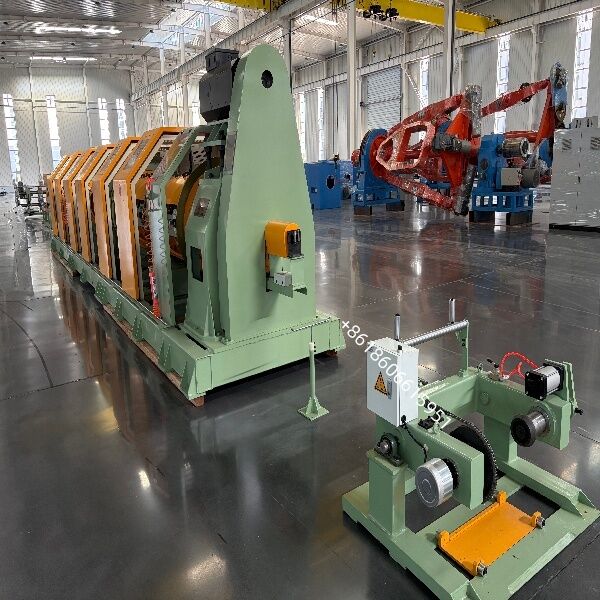

Mesin Untai Baja PC 630/1+6 Baja Karbon Kekuatan Tinggi

Rincian produk

Tempat asal: Cina

Nama merek: Beyde

Sertifikasi: CE

Nomor model: 630/1+6

Syarat Pembayaran & Pengiriman

Kuantitas min Order: 1 set

Kemasan rincian: Pengemasan wadah pengaman

Waktu pengiriman: 90 hari

Syarat-syarat pembayaran: L/C, D/A, D/P, T/T

Menyediakan kemampuan: 200 set/tahun

Dapatkan Harga Terbaik
Rincian produk
Menyoroti:

Mesin untai baja PC 630/1+6

,

Mesin untai baja karbon berkekuatan tinggi

,

mesin stranding tabung dengan garansi

Penggunaan:
Terdampar
nama:
Mesin Terdampar Tubular
Aplikasi:
baja, ACSR dan AAAC, kawat Al
Bahan kawat:
Baja, tembaga
Gelendong take-up terkecil:
PN800
Ketinggian pusat mesin:
700mm
Gelendong pembayaran pusat:
PN400-PN630
Kekuatan:
220/380
Ukuran gelendong pengambil:
PND800-PND1600
PLC:
SIE/MEN
Diameter kawat telanjang minimum:
1mm
Diameter kawat telanjang maksimum:
5mm
Jaminan:
12 bulan
Penggunaan:
Terdampar
nama:
Mesin Terdampar Tubular
Aplikasi:
baja, ACSR dan AAAC, kawat Al
Bahan kawat:
Baja, tembaga
Gelendong take-up terkecil:
PN800
Ketinggian pusat mesin:
700mm
Gelendong pembayaran pusat:
PN400-PN630
Kekuatan:
220/380
Ukuran gelendong pengambil:
PND800-PND1600
PLC:
SIE/MEN
Diameter kawat telanjang minimum:
1mm
Diameter kawat telanjang maksimum:
5mm
Jaminan:
12 bulan
Deskripsi Produk

PC Steel Stranding Machine 630/1+6 Baja Karbon Kekuatan Tinggi



High speed tubular strander untuk produksi 1 × 7 pre-stressed beton baja untaian (PC untaian) dan 1 + 6 galvanis / stainless steel kawat tali.memutar di sekitar kawat pusat tanpa torsi, dan keluar sebagai untaian yang stabil secara geometris, yang terbebas dari stres



Ringkasan Produk

Tubular strander · Model TG-630/1+6 · Untuk 1 × 7 pre-stressed beton baja untaian dan 1 + 6 kawat tali

Tubular Stranding Machine 630/1+6 adalah sistem stranding bebas torsi berkecepatan tinggi yang dirancang untuk produsen beton bertekanan (PC) untaian baja sesuai dengan ASTM A416 / A779, EN 10138,GB/T 5224 dan ISO 6934-3. Ia meletakkan enam kabel luar (berputar pada 630 mm bobin dibawa di dalam tabung berputar) di sekitar kabel pusat yang diam,memproduksi struktur strand 1 × 7 standar yang digunakan dalam konstruksi beton pasca-tekanan dan pra-tekanan.

Karena gulungan pay-off berputar dengan tabung daripada berputar sebaliknya, mesin memberikan nol membalikkan memutar ke kawat individu.diameter konsisten, relaksasi yang rendah dan kinerja ikatan yang sangat baik dengan beton, tiga sifat yang menentukan apakah untaian melewati uji tegangan dan relaksasi tegangan.

Diameter kawat tunggal Ø 1,0mm- Ø 5,0mm untuk ST
Diameter stranding maksimum Ø 17mm Max
Jangkauan pitch stranding 30 -500mm (diatur tanpa langkah)
Kecepatan rotasi maksimum kandang 550r/min ((Kecepatan produksi aktual)
Jangkauan kecepatan linier 20-120m/menit
Diameter roda capstan Ø 1200+ Ø 1200mm
Ukuran bobin pembayaran di kandang PND630
Ukuran bobin penyerapan PN800-PN1600
Pusat Ukuran bobin Pay-off PND630
Daya mesin utama 55KW
Daya motor Capstan 30KW
Kekuatan motor penyerapan 5.5KW



Mesin Untai Baja PC 630/1+6 Baja Karbon Kekuatan TinggiMesin Untai Baja PC 630/1+6 Baja Karbon Kekuatan TinggiMesin Untai Baja PC 630/1+6 Baja Karbon Kekuatan Tinggi

Mesin Untai Baja PC 630/1+6 Baja Karbon Kekuatan Tinggi





Merek bantalan HRB
Merek peralatan tegangan rendah SCHNEIDER
Merek komponen pneumatik AIRTAC
Merek motor penggerak utama (top Cina)
Merek motor pengambil (top Cina)
PLC SIE/MENS
Layar sentuh SIE/MENS
Kelas baut ≥ 8,8 kelas



Penjaminan Kualitas & Pasca Penjualan
Tes Penerimaan Pabrik (FAT)
Berjalan tanpa beban ≥ 2 jam pada 1200 rpm, getaran ≤ 2,8 mm/s
Keakuratan pitch lay ≤ ± 1% lebih dari 100 m
Stabilitas tegangan ≤ ± 5% selama 8 jam
Diameter untaian dalam ± 0,15 mm, tidak ada ovalasi > 3%
Uji sirkuit keamanan menurut ISO 13849-1, Kategori 3
Dokumentasi & dukungan
Gambar GA, P&ID, skema listrik, daftar terminal
Manual operasi dan pemeliharaan (EN / CN / RU / ES)
Daftar bagian dengan kode OEM, daftar alat, deklarasi CE
Pemasangan di lokasi, pengoperasian dan pelatihan operator
Jaminan 12 bulan, 72 jam pengiriman suku cadang dari stok
Diagnosis jarak jauh melalui VPN / TeamViewer



Arah operasi:

Mesin tangan kanan, yaitu menghadap operasi perangkat, pembayaran kiri, dan mengambil kanan



Warna:

Badan utama peralatan: RAL 6021 Warna hijau pucat (akhir keriput)
Bagian berputar: RAL 1037 Sun Yellow
Badan utama pelindung: RAL 6021 Hijau pucat (finish keriput)
Panel pintu geser: RAL 1037 Sun Yellow
Bagian dalam penjaga: RAL 1013 Oyster White
Rumah kontrol: RAL 7032 Pebble Grey
