Rincian produk
Tempat asal: Cina
Nama merek: Beyde
Sertifikasi: CE
Nomor model: 630/1+6
Syarat Pembayaran & Pengiriman
Kuantitas min Order: 1 set
Kemasan rincian: Pengemasan wadah pengaman
Waktu pengiriman: 90 hari
Syarat-syarat pembayaran: L/C, D/A, D/P, T/T
Menyediakan kemampuan: 200 set/tahun
Penggunaan: |
Terdampar |
nama: |
Mesin Terdampar Tubular |
Aplikasi: |
baja, ACSR dan AAAC, kawat Al |
Bahan kawat: |
Baja, tembaga |
Gelendong take-up terkecil: |
PN800 |
Ketinggian pusat mesin: |
700mm |
Gelendong pembayaran pusat: |
PN400-PN630 |
Kekuatan: |
220/380 |
Ukuran gelendong pengambil: |
PND800-PND1600 |
PLC: |
SIE/MEN |
Diameter kawat telanjang minimum: |
1mm |
Diameter kawat telanjang maksimum: |
5mm |
Jaminan: |
12 bulan |
Penggunaan: |
Terdampar |
nama: |
Mesin Terdampar Tubular |
Aplikasi: |
baja, ACSR dan AAAC, kawat Al |
Bahan kawat: |
Baja, tembaga |
Gelendong take-up terkecil: |
PN800 |
Ketinggian pusat mesin: |
700mm |
Gelendong pembayaran pusat: |
PN400-PN630 |
Kekuatan: |
220/380 |
Ukuran gelendong pengambil: |
PND800-PND1600 |
PLC: |
SIE/MEN |
Diameter kawat telanjang minimum: |
1mm |
Diameter kawat telanjang maksimum: |
5mm |
Jaminan: |
12 bulan |

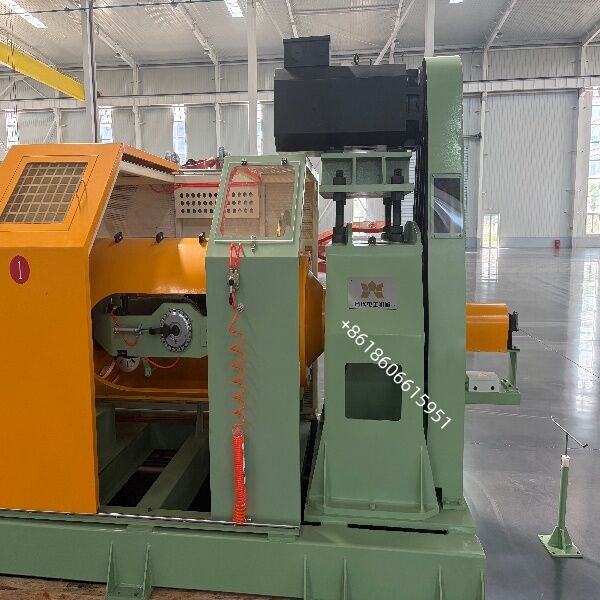

Mesin Kawat Baja & Untaian Industri 1+6 mesin untai kawat baja galvanis
Mesin untai tubular berkecepatan tinggi untuk produksi untaian baja beton pratekan 1×7 (untaian PC) dan kawat baja galvanis / stainless steel 1+6. Enam kawat dikeluarkan dari dalam tabung berputar, memutar di sekitar kawat tengah tanpa puntiran, dan keluar sebagai untaian yang stabil secara geometris dan bebas tegangan — pada kecepatan sangkar hingga 1200 rpm.
Tinjauan Produk
Untaian tubular · Model TG-630/1+6 · Untuk untaian baja beton pratekan 1×7 dan kawat baja 1+6
Mesin Untai Tubular 630/1+6 adalah sistem untai berkecepatan tinggi dan bebas puntir yang dirancang untuk produsen untaian baja beton pratekan (PC) sesuai ASTM A416 / A779, EN 10138, GB/T 5224 dan ISO 6934-3. Mesin ini menata enam kawat luar (dililitkan pada bobbin 630 mm yang dibawa di dalam tabung berputar) di sekitar kawat tengah yang diam, menghasilkan struktur untaian 1×7 standar yang digunakan dalam konstruksi beton pasca-tegangan dan prategang.
Karena reel pengeluaran berputar bersama tabung daripada berputar berlawanan arah, mesin memberikan puntiran balik nol pada kawat individu. Hasilnya adalah untaian dengan nada lilitan seragam, diameter konsisten, relaksasi rendah, dan kinerja ikatan yang sangat baik dengan beton — tiga sifat yang menentukan apakah untaian lulus uji tarik dan relaksasi tegangan.
| Diameter kawat tunggal | Ø 1.0mm- Ø 5.0mm untuk ST |
| Diameter untaian maks | Ø 17mm Maks |
| Rentang nada untaian | 30 -500mm (Dapat disesuaikan tanpa langkah) |
| Kecepatan rotasi sangkar maks | 550r/min(Kecepatan produksi aktual) |
| Rentang kecepatan linier | 20-120m/min |
| Diameter roda capstan | Ø 1200+ Ø 1200mm |
| Ukuran bobbin pengeluaran di sangkar | PND630 |
| Ukuran bobbin pengambilan | PN800-PN1600 |
| Ukuran bobbin pengeluaran tengah | PND630 |
| Daya motor utama | 55KW |
| Daya motor capstan | 30KW |
| Daya motor pengambilan | 5.5KW |
Kinematika Tubular Sejati, Bebas Puntir
Enam bobbin 630 mm ditempatkan di dalam tabung baja yang seimbang secara dinamis. Kawat dikeluarkan tanpa pembalikan, sehingga tidak ada puntiran sisa, tidak ada "pegas" pada untaian jadi, tidak ada kerusakan kawat.
Roda Gigi yang Dikeras & Diasah
Set roda gigi pengubah untuk pemilihan nada lilitan, ditambah varian tanpa langkah sesuai permintaan. Akurasi nada ≤ ±1%, dapat diulang dari reel ke reel dan dari batch ke batch.
Penegangan Kawat Individu
Penegangan pengeluaran yang dikontrol bubuk magnetik atau servo, 5–60 N per kawat, penyimpangan ≤ ±5% selama 8 jam. Menghilangkan kawat luar yang longgar dan fluktuasi diameter.
Tabung Keselamatan Sepanjang Penuh
Tabung berputar yang tertutup oleh pelindung baja stasioner dengan pintu akses yang saling mengunci, pelepasan pintu kecepatan nol, dan berhenti darurat saluran ganda (ISO 13849-1, Kategori 3).
Kemampuan Kecepatan Tinggi
Kecepatan sangkar hingga 1200 rpm (tergantung produk dan keseimbangan). Dukungan bantalan ganda, penyeimbangan dinamis ISO 21940 G6.3, getaran ≤ 2,8 mm/s pada kecepatan penuh.
Kontrol PLC + HMI
Tampilan rpm waktu nyata, nada lilitan, kecepatan linier, hitungan meter, penegangan, dan alarm. 50 resep produk, Ethernet/Modbus TCP, OPC-UA opsional untuk tautan MES.
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
| Merek bantalan | HRB |
| Merek peralatan tegangan rendah | SCHNEIDER |
| Merek komponen pneumatik | AIRTAC |
| Merek motor penggerak utama | (TERATAS CINA) |
| Merek motor pengambilan | (TERATAS CINA) |
| PLC | SIE/MENS |
| Layar sentuh | SIE/MENS |
| Kelas baut | ≥8.8 kelas |
Jaminan Kualitas & Purna Jual
Uji Penerimaan Pabrik (FAT)
Jalankan tanpa beban ≥ 2 jam pada 1200 rpm, getaran ≤ 2,8 mm/s
Akursi nada lilitan ≤ ±1% selama 100 m
Stabilitas penegangan ≤ ±5% selama 8 jam
Diameter untaian dalam ±0,15 mm, tidak ada ovalitas > 3%
Uji sirkuit keselamatan sesuai ISO 13849-1, Kategori 3
Dokumentasi & dukungan
Gambar GA, P&ID, skema listrik, daftar terminal
Manual operasi & pemeliharaan (EN / CN / RU / ES)
Daftar suku cadang dengan kode OEM, daftar perkakas, deklarasi CE
Instalasi di lokasi, komisioning, dan pelatihan operator
Garansi 12 bulan, pengiriman suku cadang 72 jam dari stok
Diagnostik jarak jauh melalui VPN / TeamViewer
Arah operasi:
Mesin tangan kanan, yaitu, menghadap perangkat operasi, pengeluaran kiri, dan pengambilan kanan
Warna:
Badan utama peralatan: RAL 6021 Hijau Pucat (lapisan kerut)
Bagian berputar: RAL 1037 Kuning Matahari
Badan utama pelindung: RAL 6021 Hijau Pucat (lapisan kerut)
Panel pintu geser: RAL 1037 Kuning Matahari
Bagian dalam pelindung: RAL 1013 Putih Mutiara
Rumah kontrol: RAL 7032 Abu-abu Kerikil
